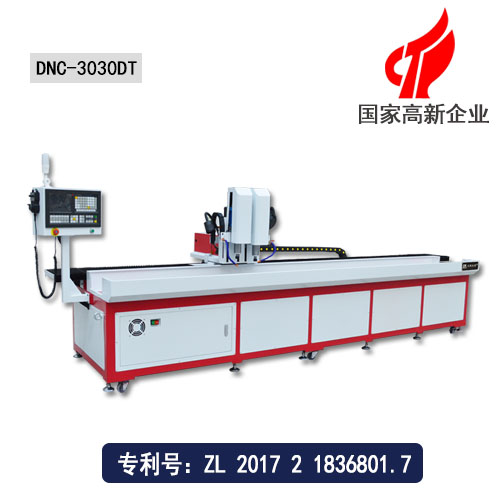

大型数控钻孔机床

大型数控钻孔机床

☆外形尺寸:4100*1000*1400



☆加工行程:3000*300*200mm



☆机床重量:1500kg



☆钻孔范围:0.3-16mm(可定制)







数控钻孔机描述


  1、随着客户产品的复杂化,客户对机床的要求也越来越高。极悦机械作为自动钻孔机的源头厂家,一直未停歇研发和创新的脚步,紧跟着市场的需求而不断努力。本文介绍的是我司的一款大型机床,是一款可多孔同时实现钻孔、攻丝、攻牙的大型数控钻孔机床,型号DNC-3030DT。

  2、DNC-3030DT机床可实现往复式打孔定位。广泛应用于五金配件、铝型材、铜材、铁、不锈钢及磁性材料特殊复合材料钻孔攻丝。

  3、DNC-3030DT大型数控钻孔机床配置有断钻头自动报警停止功能,在加工的过程中如出现断钻头现象,会马上停止操作,并发出警报声,以防止加工零件损坏,造成损失。

  4、该机床的有效加工行程为3米,可一次性放入多个产品不停机循环钻孔攻丝,开放式的结构更方便工人随时更换产品。

  5、该大型数控钻孔机操作简单,不需要懂得复杂的编程,只需要在数控系统上导入加工图纸,机床便会自动设置加工程序进行加工,工人只需更换产品即可,这样子一个人便可轻松操作多台机床,极大提高加工效率和节省大量人工成本。



数控钻孔机参数



项目/型号 DNC-3030DT 单位
机床外形尺寸(长*宽*高) 4100*1000*1400 mm
主轴行程(主轴左右移动) 3000 mm
主轴行程(主轴前后移动) 300 mm
主轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长*宽) 长3000,宽280 mm
最大承重 1500 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
攻丝直径范围 3-12(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆 4020,2010,1605(台湾原装进口) mm
线性导轨 20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
主轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号

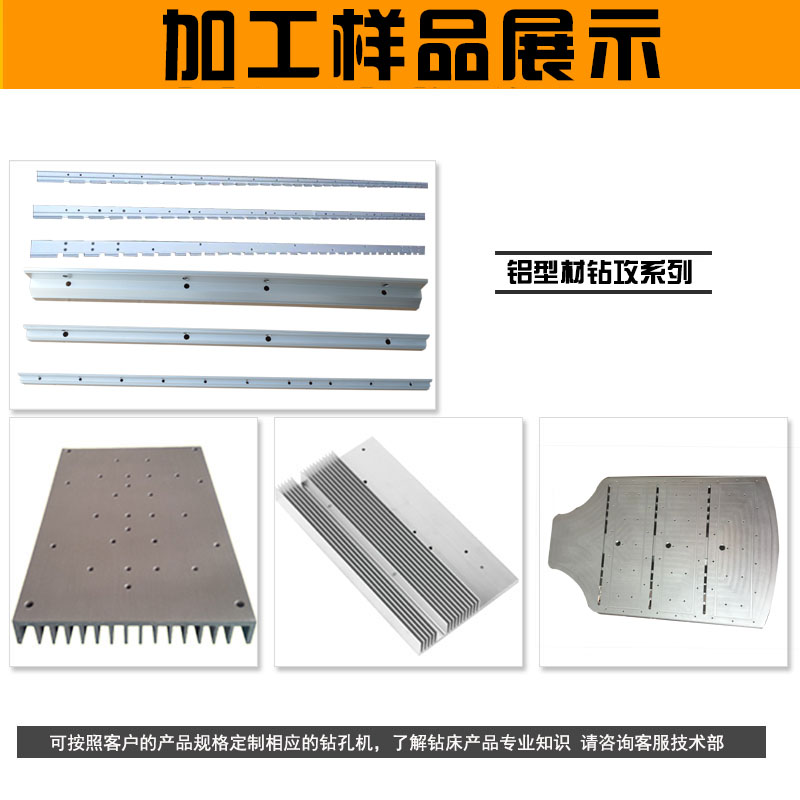

大型数控钻孔机床加工样品显示
