 数控钻孔攻牙机

 全自动钻孔攻丝一体机



☆外形尺寸:4100mm*1000mm*1400mm

☆有效行程:3000*300*200mm

☆机床重量:1500kg



☆钻孔范围:0.3-16


















机床描述

 本文中介绍的的这款机床配置两个机头,一个负责钻孔一个负责攻丝,所以又叫做全自动双头钻孔攻丝机一体机,也就是说您购买了这款机床,就同时具备了钻孔与攻丝这两种功能,钻孔攻丝工作在一台机床就可以完成,不必浪费钱另外购买自动钻孔机或者自动攻丝机。免去了繁琐的加工工序,帮助企业大幅度提高了生产效率、降低成本。



机床参数



项目/型号 DNC-3030DT 单位
机床外形尺寸(长X宽X高) 4100*1000*1400 mm
X轴行程(主轴左右移动) 3000 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X3000,Y280 mm
最大承重 1500 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
攻丝直径范围 3-12(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:4020,2010,1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

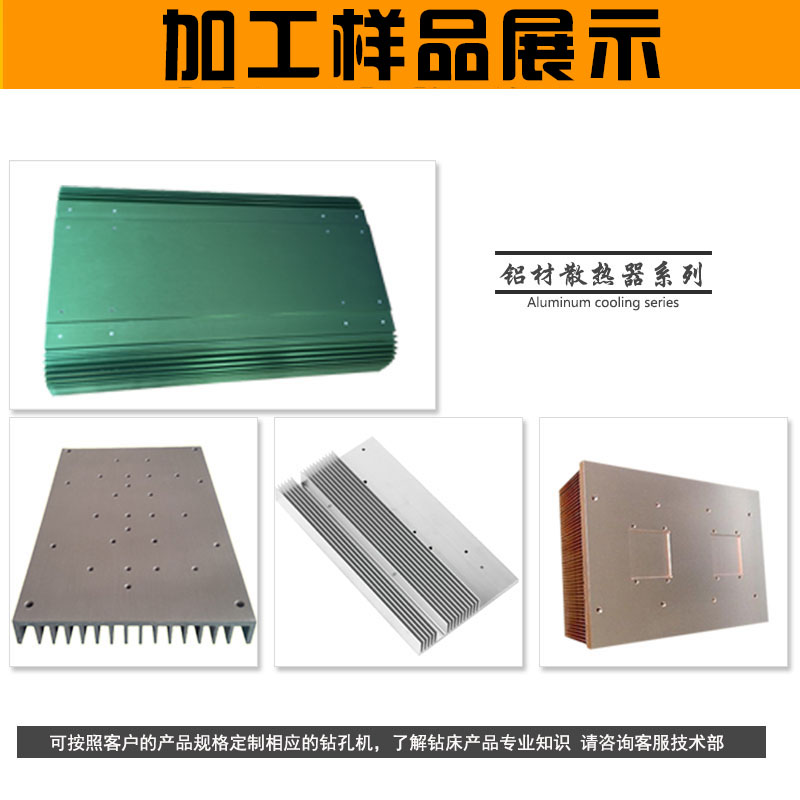

样品展示

加工样品
