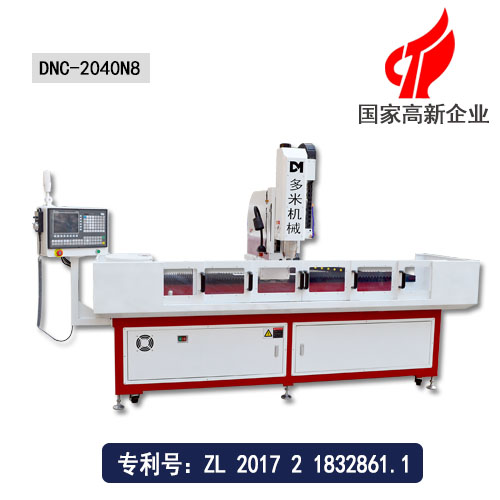

一、机床介绍


　　大行程自动钻攻铣一体机是本公司新产品，通过技术工程研发而成。多功能数控设备，有着高效率、定位精准的高端机加工设备，机床配置8把刀，编程方式采用手动编程或者电脑编程的方式，重量大约1300公斤可承重80公斤工件进行加工。


　　二、机床主要部件解析

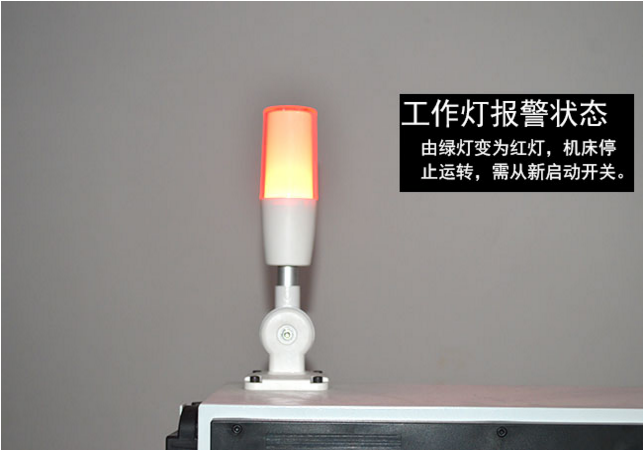

　　1、报警工作灯

　　■ 放光部分清晰易辨识，不亮灯时，外壳呈灰白色，避免因环境光引起的错误指示，大大提高了远距离的可视性能

　　■ 材料采用高韧性的PC+ABS，坚固且耐用的外壳可耐受恶劣环境，长达数十年不发黄、变形。信号光源采用优质三色LED灯珠，使用寿命长达10万个小时以上。

　　■ 可折叠式底座设计，高端大气，只需一个按钮，轻松实现0到90度的安装方式，适合更多安装环境，方便运输和维护。

　　■ 声光分离式设计，独立控制，采用高品质蜂鸣盖，信号传达无障碍，更显高端大气。

　　■ 报警工作灯结合极悦智能报警系统，加工过程中如出现断钻头等异常状况，可自动停止加工，确保您加工放心、操作安心。

　

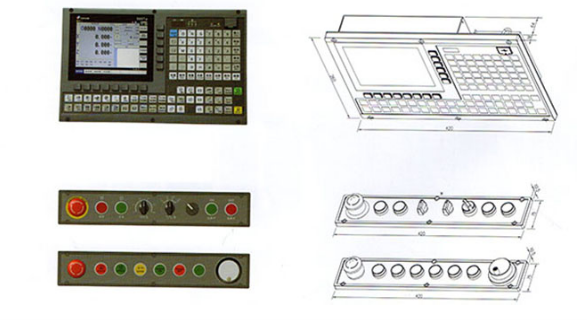

    　2、CNC数控系统


　　■ 在自动钻攻铣一体机的组成部分中体现自动化的是CNC数控系统，现在很多数控系统的配备与技术特点都是大同小异，本司的数控系统现在都已经升级了。

　　■ 全新外观造型设计，最大可控制5轴，最小指令单位0.1um。具备示教编程等功能，支撑我司自动钻攻铣一体机的钻孔攻丝等复合加工所需系统。主要的技术特点：全新外观，人性化设计的理念。8.4彩色LCD，全新外观造型设计。14个独立式软功能按键，操作便捷。具有示教编程、手动试切、调试向导等多功能，编程调试简单高效，简易的操作面板适合生手。具备很多控制功能，车、铣加工等无所不能。具有附加面板快速连接口，简化装配链接，支持并行PLC轴控功能。也支持无限次限时停机设置，可自由适配决对式、增量式伺服驱动装置。

　　■ 自动钻攻铣一体机的数控需要精准度与质量都是高要求的，数控就相当于人的大脑，如果大脑出现问题了，那自动钻孔机的操作与精度都会出现相应问题。

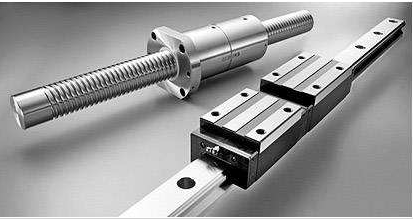

　　3、全新滚珠丝杠与滑轨

　　■ 极悦的数控钻床采用台湾上银滑轨，质量上乘，精度高。丝杆方面也选择台湾进口滚珠丝杆，整机采用线轨传动，重复定位精度可达0.02mm，基本全部适用于目前市面上所有的机加工产品精度要求

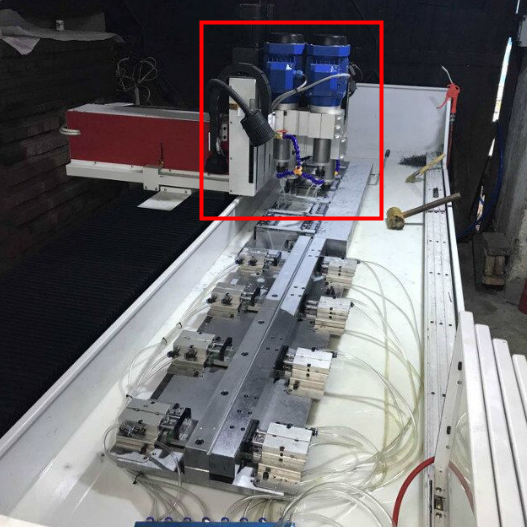

　　4、机床主轴

　　■ 适应性强，伺服电机，可以很方便地调整加工螺纹的直径，螺距及行程

　　■ 不断响应用户对钻孔加工的高速化 ，钻削动力头，高速及多次进给随意切换

　　■ 由于刀具进给与旋转是同步进行，因此很薄或很软的材料也能被有效地加工

　　■ 行程长，附件种类多，可以方便地将单机头、双机头主轴加装多机头主轴，能同时满足用户小批量和大批量生产需要，多工序高效率加工。

　　■ 伺服马达、进口丝杆导轨带动切削力，性能价格比卓越的钻削装置，根据加工条件可以从丰富的机种中选择最适合的型号

　　■ 底座型结构的高精度，高刚性钻削装置，主轴电动机采用了高性能，高功率的伺服电动机，具有多种转速可调可选的方便性。

　　5、机床拖链

　　■ 精选优良原材料，精密加工耐磨耐热，机械强度高，性能稳定，使用寿命长

　　■ 精密模具加工成型，增强尼龙拖链，更牢固，不易损坏


　　6、机床机座

　　■ 极悦所售机床机座加厚加固，材质为全新耐用不锈钢材。

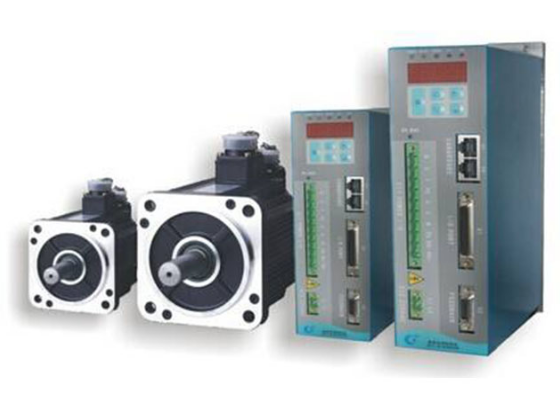

　　7、伺服电机

　　支持20位的高分辨率编码器，满足机器设备高精度定位控制及平稳低速运转的应用需求;

　　■ 优异的高速性能表现：速度响应带宽为1000Hz,命令整定时间可达1ms以下;

　　■ 空载情况下，额定转速-3000r/min至3000r/min加速时间只需7ms;

　　■ 高灵活的PR编程功能，全死循环控制，2组自动共振抑制功能+一组手动共振抑制;

　　■ 内置摩擦力补偿，对上位机功能的互补。
