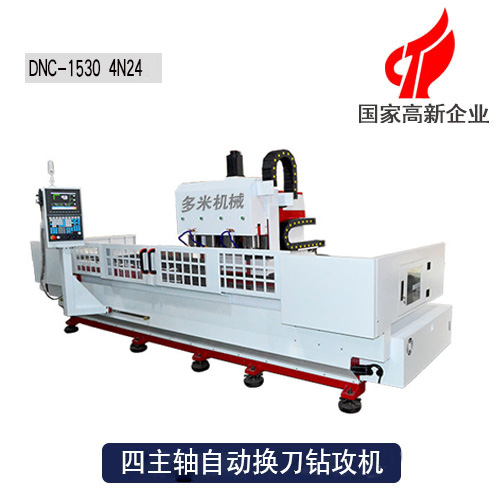

四主轴自动换刀钻攻机 |
|
☆外形尺寸：5100*1500*1700 |
|
☆有效行程：1500*300*200mm |
|
☆机床重量：1500kg
|
|
☆钻孔范围：0.3-16mm
|

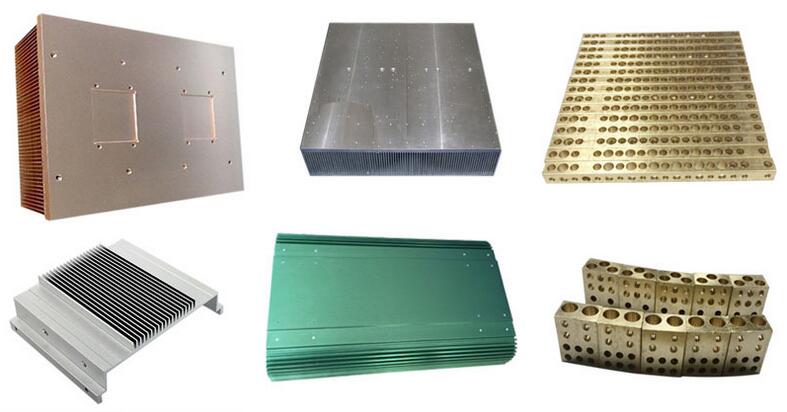

| ☆钻孔范围：广泛应用于五金配件、铝型材、铜材等轻型材料高速钻攻铣加工。 |

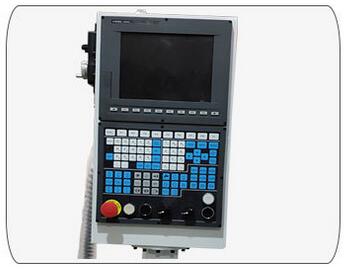

1、采用台湾新代数控系统
2、可设多工位循环加工
机床可设多个起始点(零点)，根据加工产品长度及机床行程搭配，可自由设置单工位或多工位加工程序，达到上下料不停机循环式加工。免去停机换料环节，提高整体加工效率。

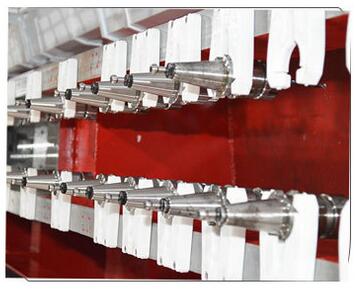

3、24把排刀刀库
独立配备6工位刀库，共24把刀具，满足4主轴同时切换6次刀具的需求。主轴自动切换刀具，节省人工换刀时间，提高生产加工效率

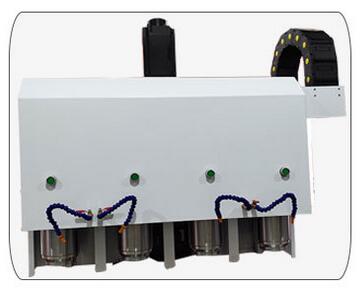

4、四个高速主轴同时加工
四个24000RPM高速主轴，根据主轴间距，可一次加工4个孔径或者4个同样产品，加工效率高于同类机床四倍。支持钻孔、攻丝、铣削或倒角、沉头等多工序切换
| 项目/型号 | DNC-1530 4N24 | 单位 |
| 机床外形尺寸（长*宽*高） | 5100*1500*1700 | mm |
| 主轴行程（主轴左右移动） | 1500 | mm |
| 主轴行程（主轴前后移动） | 300 | mm |
| 主轴行程（主轴上下移动） | 200 | mm |
| 主轴端面至工作台面距离 | 200 | mm |

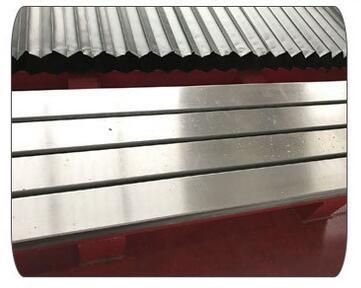

| 工作台尺寸（长*宽） | 长1500，宽280 | mm |
| 最大承重 | 1500 | kg |
| T形槽尺寸 | 上宽13，下宽20 | mm |
| 钻孔直径范围 | 0.3-16（可订制） | mm |
| 攻丝直径范围 | M3-M12 | mm |
| 主轴转速 | 0-24000（可选配） | rpm/min |
| 刀库形式 | 直排式 | |
| 滚珠丝杆 | 3210，2010，1605（台湾原装进口） | mm |
| 线性导轨 | 20*2（台湾原装进口） | mm |
| 主轴电机 | 2.2 | kw |
| 主轴快速进给 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重复定位精度 | ≤0.02 | mm |
| 系统分辩率 | 0.001 | mm |
| 系统程序存储量 | 约10000 | 个 |
| 机床重量 | 约3000 | kg |
| 编程方式 | CAD图档导入/图表编程/手动编程/电脑编程 | |
| 编程传输方式 | USB | |
| 切削冷却 | 喷水式切削冷却系统 | |
| 系统外接信号控制 | 支持 | |
| 外接移动控制 | 手轮控制 | |
| 信号灯提示 | 三色加蜂鸣LED信号灯 | |
| 占地面积 | 500mm*2500mm*2500mm |
