小型数控钻床


多工位自动钻孔攻丝机

小型数控钻床

☆外形尺寸:850*900*1700

☆有效行程:400*300*200mm

☆机床重量:500kg



☆钻孔范围:0.3-16mm


















机床描述

    1、极悦公司团队技术过硬,根据客户需求非标定制,精准达到客户需求

  2、DNC-430DT小型数控钻床采用高端品牌原件,品牌原件,品质值得信任,延长使用寿命,精确度高

  3、机床选用国内成熟稳定伺服电机,确保精密运行

  4、机床采用 坦克链条,精密带动钢板运作更加持久耐用

  5、采用直线导轨,操作更流畅

  6、送料孔可根据需求多工位同时进行

  7、DNC-430DT小型自动钻攻机采用彩色触摸屏,操作直观,便捷,能够清晰的了解生产情况。

  8、钻攻机床系不锈钢箱体,箱体为不锈钢材料,防止箱体生锈,边角做了钝化处理,防止割伤。

  9、该线轨小型自动钻孔机功能强大,操作简单易学、适应范围广,高效稳定,性价比高。

  10、采用性能稳定可靠的工业数控CNC系统。

  11、采用台湾上银的精密高速线性导轨和高精度的P3级研磨滚珠丝杠。确保产品的加工精度。

  12、采用高转速的精密级机械主轴和伺服主轴电机.确保加工的动力和稳定的力矩输出。

  14、可选配第四轴,采用无间隙的进口谐波减速箱确保分度的超高精度。

  15、可选配快速便捷的气动装夹结构确保产品快速装夹,减少不必要的等待时间。

  16、可以加工各种复杂零件,是钻孔,铣削的利器。如螺旋槽,多面体,圆柱体的复杂孔,槽等的加工。

  17、DNC-430DT小型自动钻攻机具有X、Y、Z轴限位功能,工人误操作时不会损坏机器;

  18、无需配置电脑,机床设备在控制手柄控制下能独立工作,减少客户电脑投入;

  19、机床通信接口采用USB2.0,传输数据更快、更稳。


机床参数



项目/型号 DNC-430D 单位
机床外形尺寸(长X宽X高) 850*900*1700 mm
X轴行程(主轴左右移动) 400 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X600,Y250 mm
最大承重 50 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-6000/0-24000 rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 15000/15000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯



机床部分

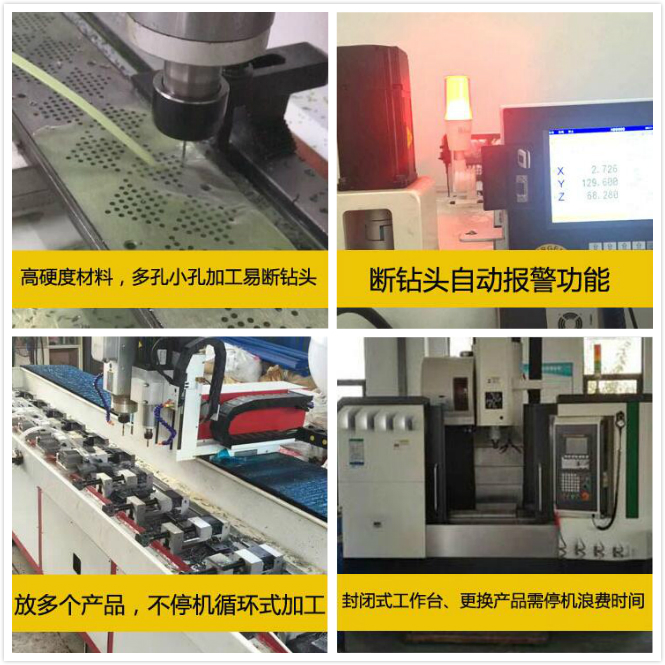

功能展示
