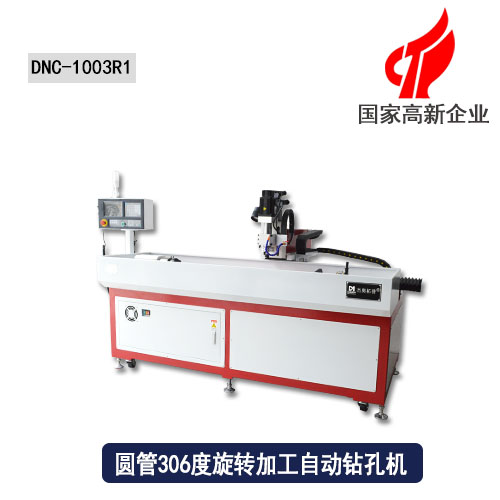

极悦自动圆管钻孔机的型号有DNC-1003R、DNC-1503R、DNC-2003R、DNC-3003R几种型号，特别规格的加工件需要特别定制机型。




      1、圆管自动钻孔机是专门为一些圆形加工零件的钻孔攻牙而设计的，方通与圆管类的零件都可以适用，有夹具工装的装夹与支撑完成。此类自动钻攻机的打孔攻牙的方式与其他的相同，除非客户有其他要求需定制机型。极悦机械的自动圆管钻孔机是对于圆管或方管360度钻孔攻牙的机型，对于很多客户来讲在加工上需要做到对圆管或方管的360度全面加工，比如说PVC圆管的钻孔加工等。


    2、极悦自动圆管钻孔机由于其X、Y、Z轴分别居然有左右横向，360度旋转以及上下移动的功能，在加工时只需要把工件固定在工作台上设置好具体的参数便能达到自动加工效果，而且在加工完成以后钻孔机也会自动停机不需要复杂的操作即可完成。

     3、多头圆管钻孔机为非标订制类机床。设计目的是满足客户圆管多孔高效率加工。

　　首先分析客户加工情况，客户需加工工件为铝材圆管钻孔，要求满足可旋转多角度钻孔、圆管加工孔径规格多样，有的一根圆管上同一种规格的孔径，有的一根圆管上不同规格孔径，加工精度要求高，多头圆管钻孔机需要满足打点、钻孔、倒角多工序加工和以上全部要求。监于此，公司在原有的标准机1503R型号基础上，考虑作非标改动4个机头圆管钻孔机。

　　多头圆管钻孔机组件改动：标准的圆管钻孔机Z轴为伺服马达带动伺服电机作上下运动。改过后的多头圆管机传动同样是伺服马达，但改由单个气缸单独带动机头作上下运动。也就是说一个马达带4个气缸，每个气缸又分别带动4个动力头作上下切削工作。尽量大的满足客户加工要求的基础上，又节省了材料购机成本 。

　　多头圆管钻孔机功能：4个机头可分开作上下切削工作，也可同时进行上下切削工作。需要同时加工时，保证需加工产品的孔径与机头间距孔径一致就可以。4个机头的另一个好处是，每个机头可以装不同规格的刀具，打点、钻孔、倒角分别装在不同的机头上，同一个产品完成指定工序后不需要换刀可以直接切换进行下一道工序。

　　多头圆管钻孔机A轴旋转轴：旋转轴由伺服马达带动，有别于一般简易的分度头。旋转角度更精准/快速。同一个产品无论在任意面钻孔、A轴都可以通过程序快速响应自动旋转工件，提高加工效率。

　　另外、此款多头圆管钻孔机，有T型工作台。除了可加工圆管，也可以应用于平面工件钻孔加工。真正实现客户"少投入、多产出”的美好愿望。

      圆管自动钻孔机操作步骤：

     将要加工的圆管旋转在自动钻孔机上的三爪卡盘上，一端夹紧，另一端用机床尾顶顶紧，将装好的钻头对至圆管表面，在系统上输入坐标，调出使用的加工程序，按启动键即可加工产品，加工完后自动钻孔
机自动停机，此时将产品取出，加工完成。

　　使用功能：适用于圆管钻孔加工的自动钻孔机，可通过程序加工圆管上任意孔径，机床X轴具有横向移动功能，Y轴具有360度旋转功能，Z轴具有上下移动功能。机床采用CNC数控系统，操作人员只需要设定好孔径及上下料，机床自动完成钻孔动作。



1、DNC-300R圆管钻孔机参数　


2、DNC-2003R圆管钻孔机参数


4、DNC-1503R圆管钻孔机参数
