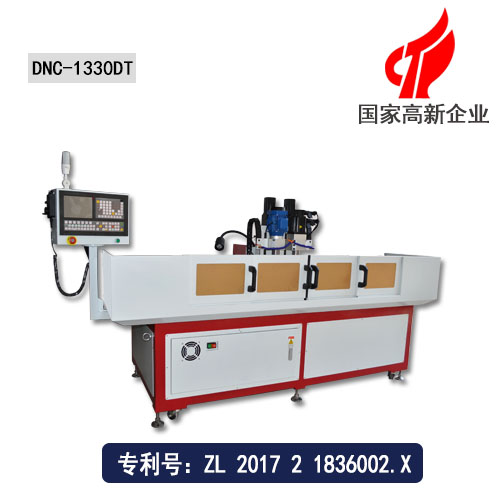

伺服钻孔机
|
|
☆外形尺寸：X2100Y1000Z1400
|
|
☆有效行程：1300、300、200
|
|
☆机床重量：1000kg
|
|
☆钻孔范围：0.3mm-16mm（可订制）
|
伺服钻孔机是通过伺服电机配合CNC数控系统进行控制，采用伺服驱动，可实现不同距离同时完成钻孔动作。可与钢丝软轴或转向机构配合使用，实现平面钻孔与侧面钻孔同步完成。伺服电机的高转速、高效率，这样的钻孔方式既方便操作、也可以一人多机节省成本。
伺服钻孔机使用领域：适用于所有机械制造行业、机床、模具机械、印刷机械、包装机械制造厂、工程机械、汽车摩托车零部件、航空发动机、机车车辆、烟草机械以及通用机械等行业。智能定深、自动攻下、自动退回。标准的伺服自动钻孔机
| 项目/型号 | DNC-1330DT | 单位 |
| 机床外形尺寸（长X宽X高） | X2100,Y1000,Z1400 | mm |
| X轴行程（主轴左右移动） | 1300 | mm |
| Y轴行程（主轴前后移动） | 300 | mm |
| Z轴行程（主轴上下移动） | 200 | mm |
| 主轴端面至工作台面距离 | 120 | mm |
| 工作台尺寸 | X1500，Y280 | mm |
| 最大承重 | 1000 | kg |
| T形槽尺寸 | 上宽13，下宽20 | mm |
| 钻孔直径范围： | 0.3-16（可订制） | mm |
| 攻丝直径范围： | 3-12 | mm |
| 主轴转速 | 0-24000（可选配） | rpm/min |
| 滚珠丝杆（X/Y/Z) | Xφ20*10,Yφ20*10,Zφ16*05（台湾原装进口） | mm |
| 线性导轨 | X,Y,Z:20*2（台湾原装进口） | mm |
| 主轴电机 | 0.55/0.75/2.2 | kw |
| X、Y、Z轴快速进给 | 30000/30000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重复定位精度 | ≤0.02 | mm |
| 系统分辩率 | 0.001 | mm |
| 机床重量 | 约1000 | kg |
| 编程方式 | 手动编程，电脑编程兼用 | |
| 编程传输方式 | USB | |
| 切削冷却 | 喷水式切削冷却系统 | |
| 系统外接信号控制 | 支持 | |
| 外接移动控制 | 手轮控制 | |
| 信号灯提示 | 三色加蜂鸣LED信号灯 |
