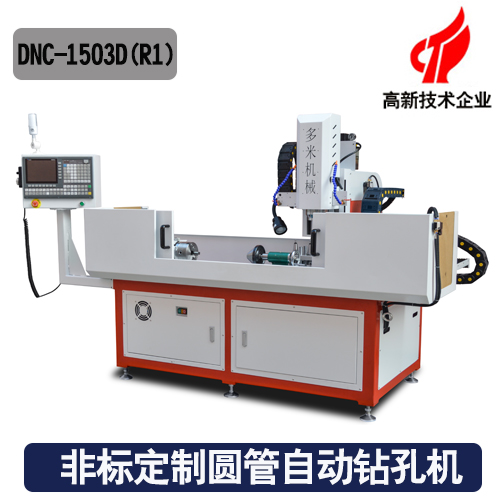

非标定制圆管自动钻孔机 |
|
☆外形尺寸：3500*1500*1700
|
|
☆有效行程：1000*300*200mm
|
|
☆机床重量：1500KG
|
|
☆钻孔范围：1-20mm(14mm以上仅限胶管）
|
1、DNC-1530D(R1)非标定制圆管自动钻孔机是一款多功能四轴钻孔、攻丝、倒角铣削设备。
2、旋转轴选用伺服电机搭配高精度谐波速机，旋转定位精度高，可360度任意角度加工。
3、机床自动4把刀排式刀库，解决一种产品多种孔径加工问题，换刀方式简单稳定。
4、机床经过美国进口(API)几个样干涉仪检测、补偿修正误差，精度更好。

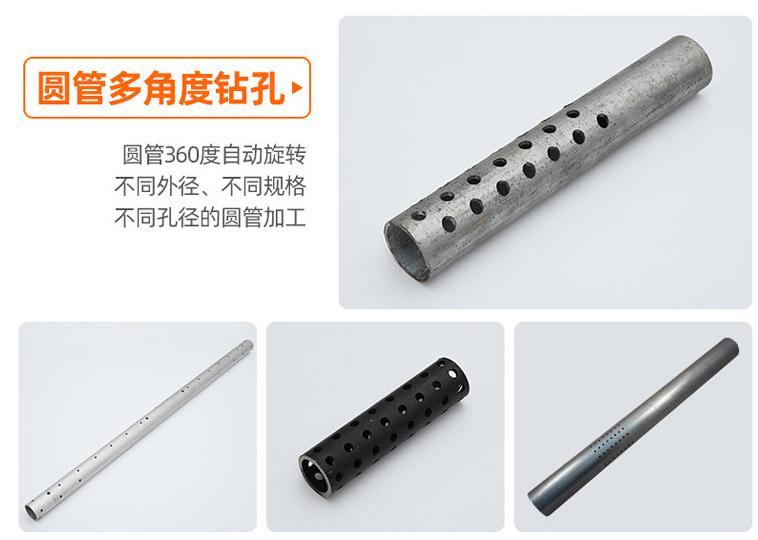

5、一次装夹完成两种规格牙孔加工，或者完成不同孔径不同工序产品多面加工
|
DNC-1530D（R1）圆管数控钻孔机 |
|
|
占地面积 |
3000*1500*1700(mm) |
|
有效加工行程 |
X轴1000mm*Y轴300mm*Z200mm |
|
旋转轴A轴360度 |
|
|
旋转轴夹持直径 |
10-130mm（手动锁紧卡盘带手动锁紧尾锥） |
|
排刀刀库 |
4把 |
|
导轨平行度 |
≤0.01mm/1000mm |
|
导轨平面度 |
≤0.02mm/1000mm |
|
定位精度 |
0.02/1000(mm) |
|
重复定位精度 |
0.02/1000(mm) |
|
反向间隙（镭身补偿前） |
0.02mm |
|
主轴功率 |
0.55-3.0（kw）可按实际需求选配 |
|
主轴转速 |
1500-60000（rpm）可按实际需求选配 |
|
传动伺服电机功率 |
0.75（kw） |
|
电压 |
AC220v |
|
系统储存程序个数 |
约 10000 个 |
|
编程方式 |
电脑、手动编程兼用、CAD图档导入 |
|
机床重量 |
约 1500KG |
