导轨直线专用四轴钻孔机出货陕西咸阳!


  刚结束忙碌的8月份,九月刚刚开始,极悦机械又忙碌了起来,6号下午一台导轨直线专用全自动四轴钻孔机出货陕西咸阳。

全自动四轴钻孔机出货陕西咸阳

  这位客户是来自陕西的一间某大型精密科技公司,主要生产直线导轨和微型直线导轨的,这些都是需要高精度的设备配合才能制造出来的,经过多方的咨询和考核,还是比较对我们公司生产的自动钻孔机感到满意,经过半年多的再次重复咨询和现场考察等最终在我们极悦工程师的建议下购买了一台型号为2030DT四主轴钻孔机。

全自动四轴钻孔机出货陕西咸阳

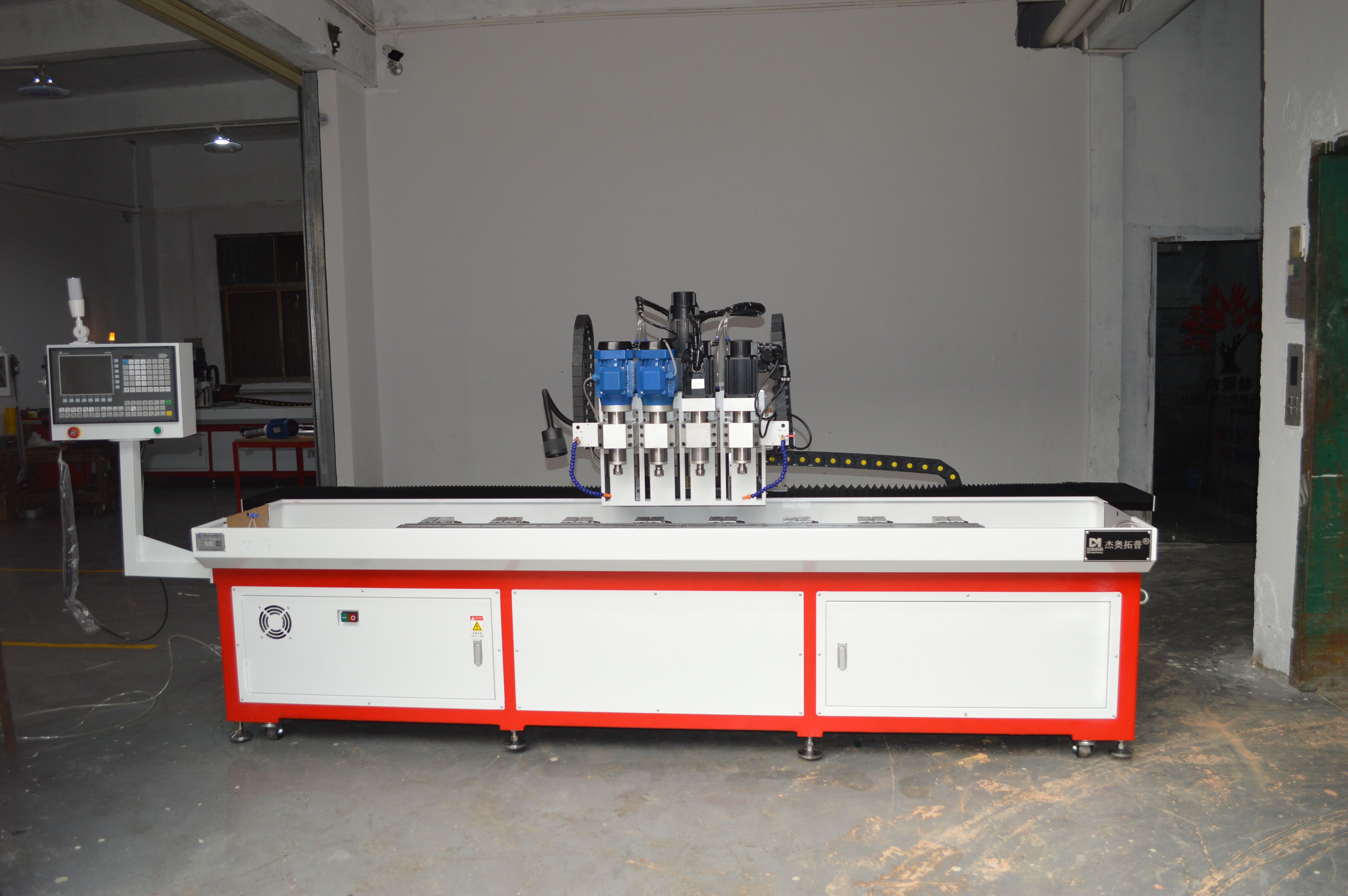

  该机床是专门定制的四个机头数控钻孔机,长4100mm宽1000高1400;加工行程为2000*300*200mm主要应用于轨道交通、直线导轨等行业上,采用全自动数控编程系统,电脑手动均可操作,省时省力。

全自动四轴钻孔机出货陕西咸阳

  每一台机床我们在出货的时候都会附上操作指导书,这次出货陕西也不例外,以下就是全自动四轴钻孔机的操作内容:

  一、简易操作流程

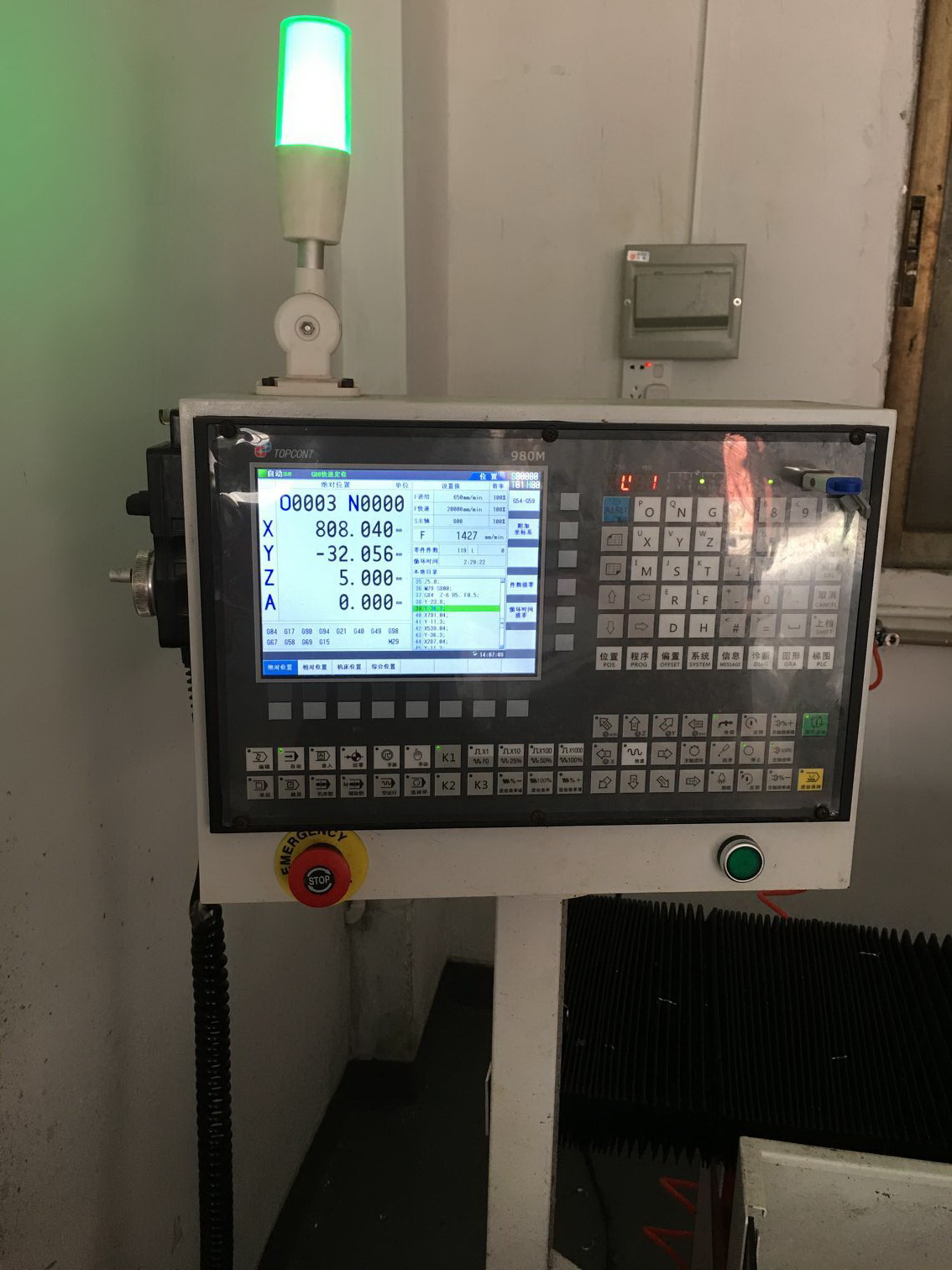

  1、开机:按电源绿色按钮,显示器出现100后,等待20秒左右自动进入操作界面

  2、回零:在手轮或手动模式下,按回一→按下图红色标准按钮机床自动回零。(机床回零期间不准按任何按钮,直至系统上四轴回零灯正常亮起)

  3、分中:在手轮模式下按“相对位置”进入到相对坐标界面,手轮控制“X或Y轴”移动至基准一端,按“N或Y轴”清零,手轮控制“X或Y轴”移动至工件基准另一端,再按一次或Y轴分中,按“机坐标”,分中完毕。

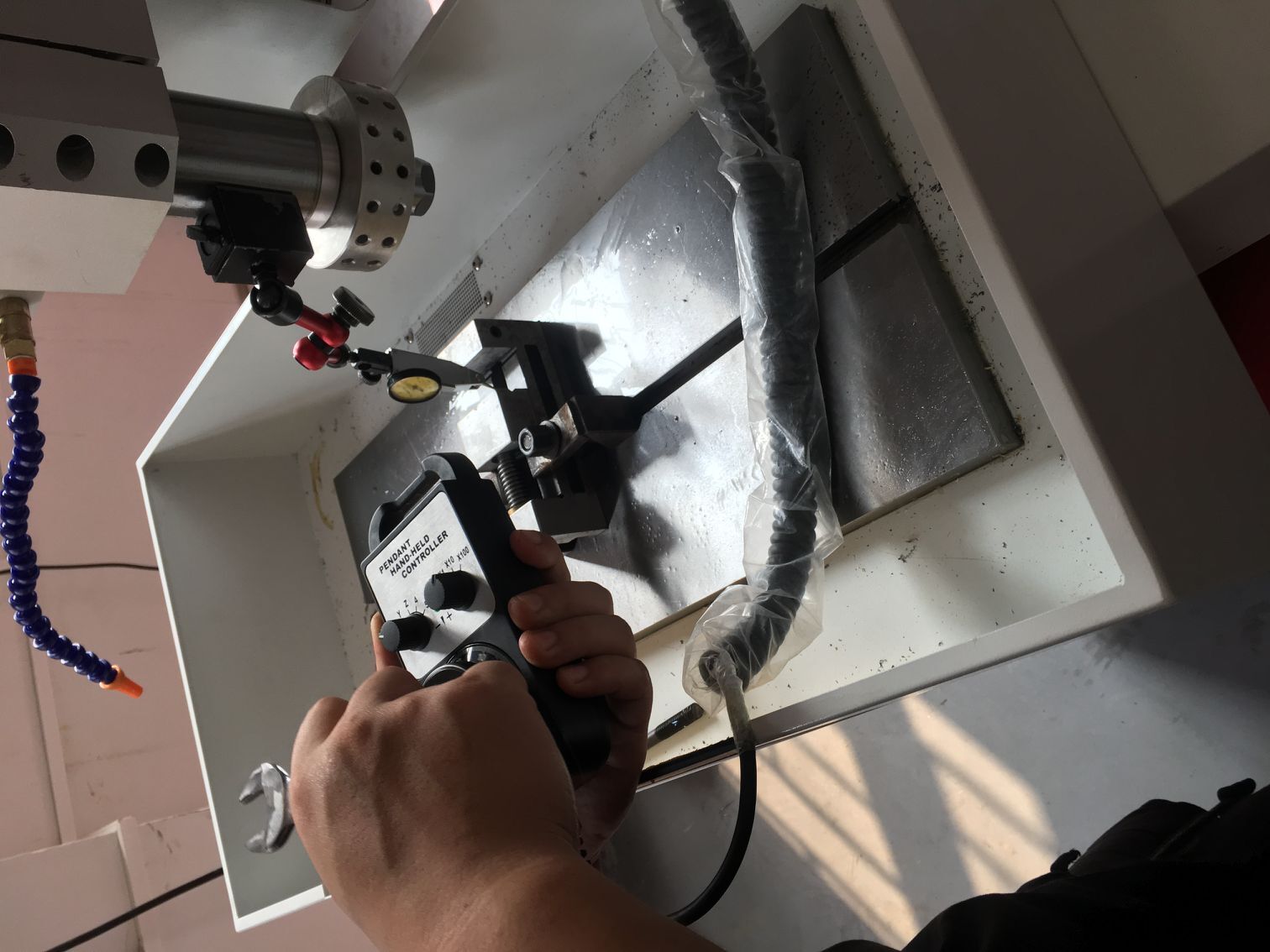

  4、对刀:手轮控制z轴至工件表面,按光标选中乙,再按“录入机床未座标”,对刀完毕。

  5、读取程序:在“MD录入”模式下,插入U盘,按“程序”一下,进入程序内容界面,按“U盘目录”,选中要拷贝的程序,按“复制到CN”,输入4个数字,按“输入”按“本地目求”,光标选中文件,按“打开”读取程序完毕。

  6、执行加工:按“自动”,再“按动”,机床自动运行开始按程序加工。

全自动四轴钻孔机出货陕西咸阳

  二、四主轴钻孔机基本钻孔攻牙程序

  【G代码注释】

  【G40刀具补偿G17XY平面选择G49刀具长度补偿G54选择坐标系G80固定循环宏定义指令】

  【G91/G90编程方式G28回零点00快速定位c81钻孔、点钻循环C84右旋琢式深孔攻丝循环G43正向刀具长度补偿G83深孔钻循环c90绝对值编程】

  【M代码注释】

  【M3 主轴正转、M04、主轴反转、 M05、 主轴停止、MO8、冷却开、M09、冷却关、M63、A轴正转、M65、 A轴停止、 M29、刚性攻丝、MOO、暂停、准停、M30、程序结束、M99、无限循环、M81、第一个气缸打下来M81、第一个气缸打下来M82第二个气缸打下来M83第三个气缸打下来M84第四个气缸打下来M80气缸收回】、【R圆弧半径值AZ深度】

  G40、G17、G49、654、G80、【选择坐标系】

  G91、G28、20.0、【Z轴回原点】

  G08、【开冷却液】

  G4 X2、【暂停2秒】

  G00、G90、X、孔位、Y孔位

  M81、【第一个气缸下来】

全自动四轴钻孔机出货陕西咸阳

  S3000、M63【主轴正转】

  Z3、【钻孔安全高度】

  G17、【平面选择】、G81、【钻孔.点钻循环】、z-【钻孔深度】、R3、F500、【进给】

  X、孔位

  G80、【固定循环取消】

  M65、【主轴停止】

  M80、【第一个气缸收回】

  G91、G28、2.0、【Z轴回原点】

  G55、【坐标系】

  G00、G90、X孔位、Y孔位

  M82、【第二个气缸下来】

全自动四轴钻孔机出货陕西咸阳

  S3000、M63、【主轴正转】

  【钻孔安全高度】

  G17、【平面选择】、G81、【钻孔.点钻循环】、Z-【钻孔深度】、R3、F500、【进给】

  X

  X、孔位

  X

  G80【固定循环取消】

  M65【主轴停止】

  M80【第二个气缸收回】


  G91G2820.0【Z轴回原点】

  G56、【坐标系】

  G00、690、X、孔位、Y、孔位

  M83、【第三个气缸下来】

  S1500M03【主轴正转】

  Z3、【钻孔安全高度】

  G17、【平面选择】、G81、【钻孔点钻循环】、Z-【钻孔深度】R3F250【进给】

  【孔位】

  G80【固定循环取消】

  【主轴停止】

  【第三个气缸收回】

全自动四轴钻孔机出货陕西咸阳

  G91、G28、20.0、【Z轴回原点】

  G57、【坐标系】

  G00、G90、X、【孔位】、Y、【孔位】

  M84、【第四个气缸下来】

  S200、M03【主轴正转】

  G17、【平面选择】、G81、【钻孔.点钻循环】、Z-【钻孔深度】、R3、F200、【进给】

  X、

  X、【孔位】

  G80、【固定循环取消】

  M09、【冷却液关】

  M05、【主轴停止】

  M80、【第四个气缸收回】

  G91、G28、Z0.0【Z轴回原点】

  G28、Y0.0【Y回原点】

  M30、【程序结束】
